Jak ocenić, kiedy kształtownik staje się nośnikiem całej trasy kablowej

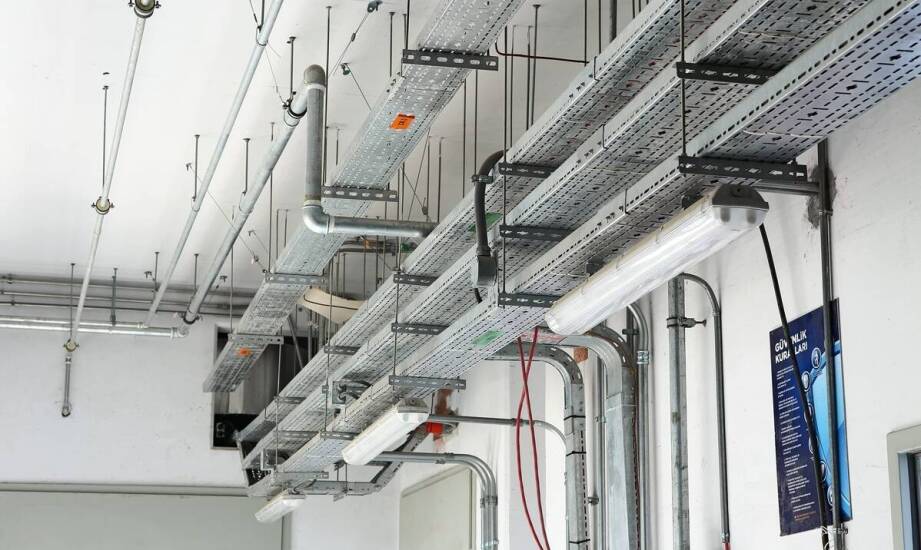

Zdarza się, że stalowy profil o przekroju 40x40x3 milimetry pełni w jednym projekcie funkcję jedynie drobnego dodatku montażowego. W innej instalacji ten sam detal staje się głównym punktem oparcia dla całej rozbudowanej trasy kablowej. Różnica nie wynika ze zmiany właściwości samego materiału, ale z miejsca jego osadzenia oraz przypisanej mu funkcji mechanicznej. W pierwszym wariancie element ten służy wyłącznie do stabilizacji wieszaków sufitowych utrzymujących lekkie korytka, nie przenosząc kluczowych obciążeń. W drugim wariancie musi radzić sobie z ciężarem grubych przewodów zasilających na znacznych rozpiętościach, stając się fundamentem bezpieczeństwa instalacji. Prawidłowa klasyfikacja roli danego detalu wymaga zrozumienia fizyki układów nośnych oraz zmiennych warunków panujących w środowisku pracy.

Obciążenia mechaniczne i wpływ środowiska pracy

Rozpiętość odcinka między dwiema sąsiadującymi podporami to podstawowe kryterium decydujące o tym, czy dany profil przejmuje obciążenie całego systemu. Zgodnie z wytycznymi normy PN-EN 61537, elementy konstrukcyjne poddawane są testom na rozstawach rzędu 0,6 metra, 1,2 metra oraz 1,8 metra. Kluczowym parametrem wyznaczającym granicę użyteczności jest ugięcie, które nie może przekroczyć jednej setnej długości całego przęsła. Przykładem mogą być korytka o szerokości 600 milimetrów, dla których maksymalny rozstaw podpór wynosi często 1,5 metra przy obciążeniu dochodzącym do 1,5 kiloNewtona.

Obciążenie liniowe wynika bezpośrednio z masy ułożonych przewodów. Miedziane kable zasilające o średnicy 20 milimetrów ważą nawet 2 kilogramy na każdy metr bieżący trasy. Przepisy i dobra praktyka inżynierska wskazują, że projektowana instalacja musi zachować co najmniej 50 procent wolnego przekroju na potrzeby przyszłych modernizacji oraz właściwego odprowadzania ciepła. Obliczenia nośności zawsze sumują obecny ciężar przewodów z zakładanym przyrostem masy po rozbudowie obiektu.

Samo obciążenie statyczne to jednak nie wszystko, ponieważ warunki otoczenia rygorystycznie weryfikują trwałość materiału. Wewnątrz budynków o umiarkowanej wilgotności, odpowiadających klasom korozyjności C2 i C3, sprawdzają się powłoki ze stali ocynkowanej metodą Sendzimira według normy PN-EN 10346. Kiedy jednak profil trafia do zakładu przemysłowego pełnego pyłów lub na zewnątrz obiektu, gdzie panują warunki C4, C5 bądź CX, wymagane staje się zastosowanie powłok cynkowanych ogniowo albo stopów typu Magnelis. Zlekceważenie agresywności środowiska prowadzi do przyspieszonej degradacji i utraty nośności nawet najgrubszych detali.

Geometria trasy i kompatybilność elementów systemowych

Sztywność całego układu zależy nie tylko od grubości blachy, ale przede wszystkim od geometrii trasy przebiegu kabli. Długie, idealnie proste odcinki wykazują zupełnie inną tolerancję na naprężenia niż miejsca licznych spadków, mijanek czy skrzyżowań. W punktach załamań instalacji występują złożone siły skręcające i zginające, które wymuszają zastosowanie grubszych profili o zamkniętym lub wzmocnionym przekroju. To właśnie w tych newralgicznych strefach mocne narożniki ścienne zapobiegają niekontrolowanym odkształceniom blachy.

Ogromne znaczenie ma również sam sposób łączenia stalowego profilu z resztą osprzętu. Sztywne złącza śrubowe wykorzystywane do spinania korytek metalowych lub drabinek decydują o tym, jak skutecznie rozkładają się momenty sił. Dobrze spasowane kształtowniki gwarantują, że drgania i obciążenia statyczne nie skupiają się w jednym punkcie. Kiedy instalacja biegnie w pionie albo przyjmuje formę układu samonośnego, prawidłowe przekazywanie masy wymaga użycia ściśle dopasowanych stóp montażowych oraz uchwytów.

Firma BAKS Kazimierz Sielski projektuje profile nośne w taki sposób, aby tworzyły one spójną całość z dedykowanym osprzętem elektroinstalacyjnym. Utrzymanie rygorystycznych parametrów wytrzymałościowych jest absolutnie konieczne w przypadku systemów tras kablowych o gwarantowanej odporności ogniowej E30 czy E90, które potwierdza się certyfikatami wydawanymi przez CNBOP-PIB. Każdy detal włączony do przebiegu ognioodpornego musi posiadać udokumentowaną wytrzymałość, dlatego łączenie przypadkowych komponentów od różnych dostawców drastycznie obniża poziom bezpieczeństwa pożarowego. Standaryzacja elementów sprawdza się zarówno w tradycyjnych obiektach przemysłowych, jak i w nowoczesnych stelażach do paneli fotowoltaicznych, gdzie wiatr i śnieg dodatkowo potęgują naprężenia.

Stabilność wynikająca z przemyślanego projektu

Ocena tego, czy dany profil stalowy poradzi sobie z wagą setek metrów miedzianych przewodów, nigdy nie opiera się na zgadywaniu. Cały proces doboru zaczyna się od skrupulatnego zsumowania obciążeń liniowych, uwzględnienia masy własnej koryt i przewidzenia rezerwy na przyszłe rozbudowy. Następnie inżynierowie weryfikują agresywność środowiska, dobierając odpowiednią powłokę antykorozyjną, aby rdza nie osłabiła przekroju nośnego.

Końcowym etapem jest zawsze analiza geometrii przestrzennej i zastosowanych połączeń. Nawet najtwardsza stal ulegnie deformacji przy błędnym rozstawie podpór albo braku dedykowanych łączników. Właściwa identyfikacja roli każdego profilu montażowego pozwala uniknąć awarii, gwarantując ciągłość przesyłu energii i przetrwanie instalacji przez wiele dekad w najtrudniejszych warunkach technicznych.
